废气处理中的VOCs催化燃烧工艺已成功的应用于金属印刷、绝缘材料、漆包线、炼焦、油漆、化工等多种行业中净化有机废气，特别是在漆包线、绝缘材料、印刷等生产过程中排出的烘干废气，因废气温度和有机物浓度较高，对燃烧反应及热量回收有利，具有较好的经济效益，因此应用广泛。
与其他种类的燃烧法相比，废气处理 VOCs催化燃烧法具有如下特点：催化燃烧为无火焰燃烧；要求的燃烧温度低（大部分烃类和CO在300~450℃之间即可完成反应），故辅助燃料消耗少；对可燃组分浓度和热值限制较小；为使催化剂延长使用寿命，不允许废气中含有尘粒和雾滴。

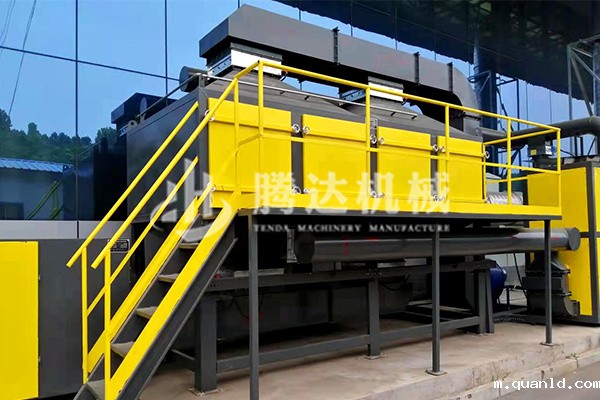

催化燃烧设备主要由干式过滤、活性炭吸附床、催化燃烧脱附床、配套风机、电器控制等组成。
1. 干式过滤
为了防止废气带入少量的水气和少量的粉尘进入到吸附净化装置系统，从而使活性炭受潮和堵塞导致吸附效果降低。经干式除尘工艺，以确保吸附处理系统的气源洁净度为96%。干式过滤器一般采用无纺布材质的过滤棉，以降低活性炭更换周期，减少运行费用。
2. 活性炭吸附床
内装活性炭层及气流分布器，以浓缩净化有机气体，是整个装置一个主循环的主要部件及核心工序，活性炭由堆放式装填，更换方便。
活性炭吸附箱的单床设计风量为：20000m3/h，设定一个吸附床吸附，吸附完之后脱附。
3. 采用活性炭吸附材料－蜂窝状活性炭，其与粒（棒）状相比具有优势的热力学性能，低阻低耗，高吸附率等，极适用于大风量下使用拥有优良的吸附性能，其结构为多孔蜂窝状，具有孔隙结构发达，比表面积大，流体阻力小等优点，该产品特别适用于大风量，低浓度工厂有机废气净化治理，如工厂的甲醛、苯等有毒有害废气治理；目前该产品己在我国各大城市工厂批量配套使用。
4. CO催化净化装置
该装置是将浓缩的有机废气引入主要设备。有机废气经内装加热装置从活性炭层中将有机物分离后，通过催化剂的作用分解成水和二氧化碳，同时释放能量，由热交换装置置换能量，用于维护设备自燃的能源。
采用CO型净化装置一套，处理风量为2000m3/h，装机功率60kw，电加热工作时间约半小时，当催化床温度达到250～300℃时，催化燃烧床开始反应，利用废气反应产生的热空气循环使用，此时电加热停止，不需要外加热，单床脱附，脱附时间为3~4小时，设定时间活性炭吸附箱定时自动切换脱附，内部装填的陶瓷蜂窝体贵金属催化剂使用寿命为10000小时。整个脱附系统采用多点温度控制，脱附效果的稳定。
5. 催化剂采用堇青石蜂窝陶瓷体作为载体，γ-Al2O3为载体，以贵金属Pd、Pt等为主要活性组分，贵金属铂和钯,具有高活性、高净化效率、耐高温及长使用寿命。
6. 主排风机
循环系统的另一主要部件，引导废气在设定的通道中运行。
7. 脱附风机
循环系统的另一主要部件，是负责将热气流引入吸附箱脱附有机物，同时又将有机物引入催化燃烧装置进行分解。
8. 气动和电动阀
根据工况要求，在电器控制下实现管路切换及脱附时控制整个设备脱附温度的元件。
9. 电控部分
整个设备的中心枢纽，采用PLC程序控制及HMI人机对话界面操控，各设备的正常自动运行，同时对各动力点起保护、控制、监控作用。
对于不同的行业或者不同的废气成分，需要选择或者使用的废气治理设备及工艺肯定是有所区别的，具体哪种行业选择哪种废气治理工艺及设备，那就需要根据实际情况沟通，或者去现场考察检测才能决定的。
